激光切铝箔系统 |
激光能量：20 watt 激光类型： YaG |
|
激光切绝缘层系统 |
激光能量：30 watt 激光类型： CO2 |
|
焊接检测系统 |
漏焊,多锡,尺寸, 连锡 |
|
电源 |
380V±10V，50HZ，7KW 380V |
|
气压(压力) |
4～6Kgf/cm |
|

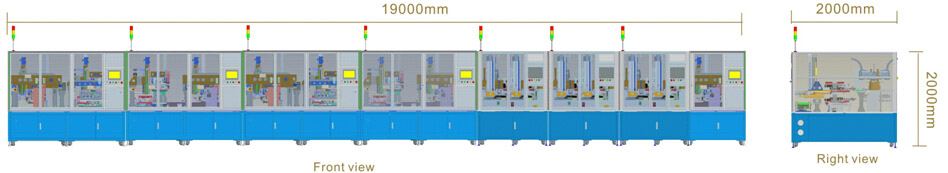

机器尺寸(长*宽*高) |
19000mm×2200mm×2000mm |
|
重量 |
18000Kg |
|
产能 |
75~ 300 条条每小时，具体取决于产品种类 |
|
收益率 |
>99% |
|
设备 OEE |
85% |
|
操作工人 |
1 人每条产线 |
 |
 |
 |
|
自动传送系统 |
刀片开铝箔 |
铝箔半剥皮 |
 |
 |
 |
|
地线成型 |
激光切割铝箔 |
激光切割绝缘层 |
 |
 |
 |
|
绝缘层剥皮 |
激光焊接 |
在线 CCD 检测 |
 |
 |
 |
|
刀具载具 |
视觉引导机器人拾取PCB |
视觉引导机器人放置PCB |
 |
 |
 |
|
理线 |
上助焊剂 |
上锡 |
