操作系统 |
OMRON 触摸屏 |
|
机器视觉系统 |
定位相机 2 百万像素 CCD, 红色光源 |
|
定位精度 |
±0.02mm |
|
激光焊接系统 |
激光能量: 25 watt 波长：975nm |
|
兼容线材 |
24 AWG, 26 AWG, 28 AWG, 30 AWG and 33 AWG |
|
最小焊盘 |
0.3mm |
|
维护周期 |
1次 每班 |
|
焊接检测项目 |
漏焊,多锡,尺寸, 连锡 |
|
电源 |
AC220V±10V，50HZ |
|
气压(压力) |
4～6Kgf/cm |
|

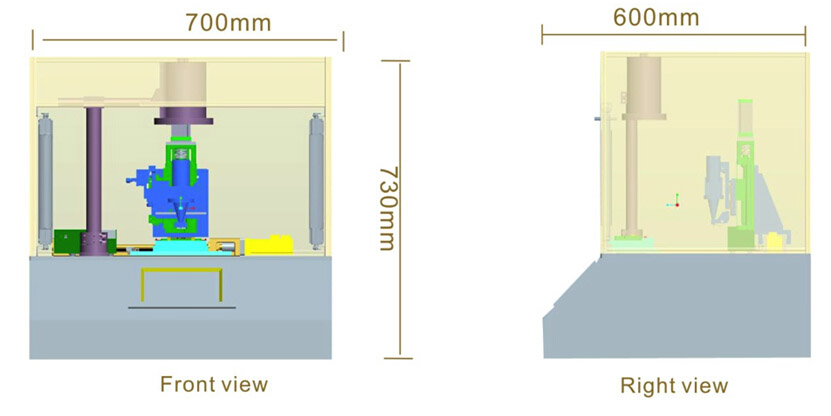

机器尺寸(长*宽*高) |
700mm×600mm×730mm |
|
重量 |
135Kg |
|
产能 |
2.3 秒/焊点（不包含手工上下料时间） |
|
设备 OEE |
>85% |
|
操作工人 |
1 per machine |
 |
 |
 |
 |
|
自动清洗 |
夹具定位 |
激光控制器 |
激光焊接 |
 |
 |
 |
 |
|
运动系统焊接头 |
在线检测CCD |
焊接头 |
视觉识别形象 |
