特点
具有理线、上助焊剂、上锡、焊接及焊接检测等功能
视觉引导机器人理线以矫正线的位置 (线的角度小于60°）
在线CCD检测线材的位置
在线CCD检测焊接质量
焊接节拍：2 秒/焊点 (不包含理线及人工上下料时间）
兼容多种产品
桌面式机器便于应用于手工生产线及自动化生产线
CE 认证
|
操作系统 |
OMRON 触摸屏 |
|
机器人系统 |
机器人型号： EPSON LS3-401S 机器人定位精度： ±0.01mm 最高速度： 6000mm/s 工作臂长：400mm 最大负载：3Kg |
|
机器视觉系统 |
2 百万像素CCD, 红色条形光 |
|
理线精度 |
±0.04mm |
|
定位精度 |
±0.01mm |
|
焊接检测项目 |
漏焊,多锡,尺寸, 连锡 |
|
电源 |
AC220V±10V，50HZ |
|
气压(压力) |
4～6Kgf/cm |
|

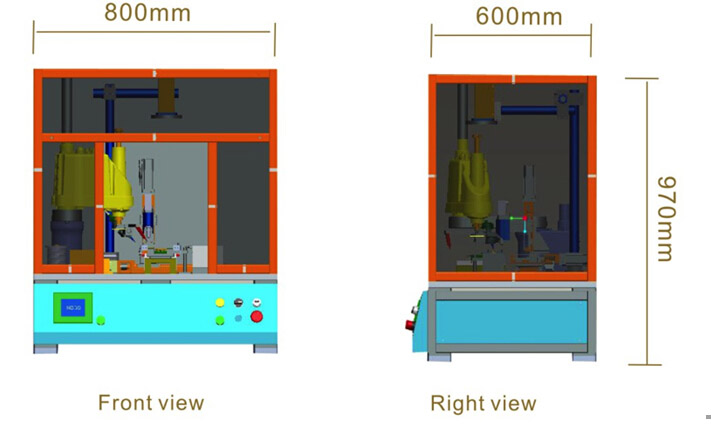

机器尺寸(长*宽*高) |
800mm×600mm×970mm |
|
重量 |
90Kg |
|
生产节拍 |
2 秒/焊点 (不包含理线及人工上下料时间） |
|
设备 OEE |
>85% |
|
操作工人 |
1人每台机器 |
 |
 |
 |
 |
|
自动清洁烙铁头 |
夹具定位 |
上助焊剂 |
在线CCD检测 |
 |
 |
 |
 |
|
上锡模组 |
视觉识别图像 |
理线 |
线材焊接 |
