操作系统 |
OMRON 触控屏 |
|
机器人系统 |
机器人型号： EPSON LS3-401S 机器人定位精度： ±0.01mm 最高速度：6000mm/s 工作臂长：400mm 最大负载：3Kg |
|
机器视觉系统 |
1# 水平方向定位相机：14 百万像素 CCD, 110mm镜头，环形光 2# 竖直方向定位相机：: 5百万像素CCD, 110mm镜头, 背光 |
|
定位精度 |
0.001mm |
|
纳米级对位执行机构 |
X轴及Y轴线性行程 50-300mm, 轴比率 6400CTS/MM, 轴分辨率4.88NM |
|
电源 |
220V 60HZ 1.5KW |
|
气压(压力) |
4～6Kgf/cm |
|

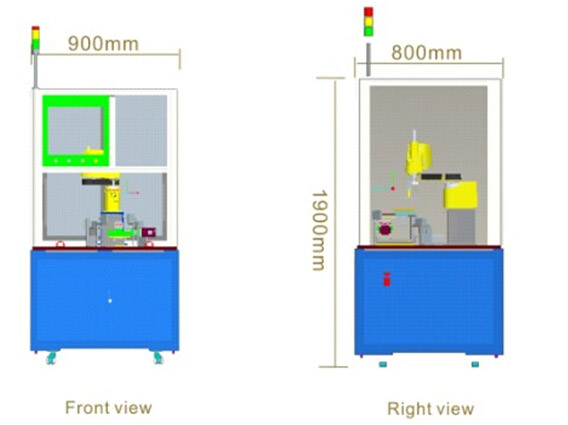

机器尺寸(长*宽*高) |
900mm×800mm×1900mm |
|
重量 |
300Kg |
|
产能 |
单根光纤：800 个/小时 多根光纤：200 个/小时 |
|
良率 |
99.95% |
|
设备 OEE |
>85% |
|
操作工人 |
1人／台 |
 |
 |
 |
 |
|
视觉引导光纤插入 |
视觉引导光纤插入 |
CCD 定位模块 |
光纤对位 |
 |
 |
 |
 |
| 夹抓抓取光纤 | 高精密夹具 |
纳米级执行机构 |
视觉识别图像 |
